最新最快cst studio suite應用分析與工作站/集群硬件配置推薦25v1

時間：2025-03-09 11:24:07 來源：UltraLAB圖形工作站方案網站 人氣：2038 作者：管理員

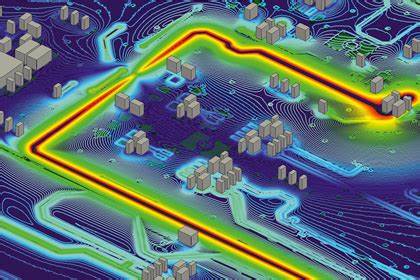

CST主要用于電磁場仿真，包括微波、射頻、天線設計等。它有不同的求解器，例如時域求解器、頻域求解器、積分方程求解器等，每個求解器的并行計算能力不同。比如，時域求解器（FIT，有限積分技術）通常并行擴展性較好，而頻域求解器可能對內存帶寬更敏感。

CST Studio Suite的并行計算性能取決于多個因素，包括計算任務類型（時域、頻域、瞬態分析等）、并行計算模式（CPU并行、GPU加速、MPI分布式計算），以及計算機硬件的具體配置。以下是對不同并行計算方式的分析：

1. CPU 并行計算（多線程、多核）

CST使用OpenMP并行計算技術，可以利用多核CPU進行計算，但其**擴展效率（Scaling Efficiency）**隨著核心數增加可能會降低。

CPU核數選擇：

時域求解器（T-Solver）：16-32核的CPU并行通常是最佳選擇，超過32核后，計算效率的提升會趨于平緩。適合瞬態電磁場仿真（如天線輻射、脈沖響應）。
頻域求解器（F-Solver）：計算量更復雜，適合更高核心數，64-128核仍有較好效率（對內存帶寬敏感，適合窄帶問題）
瞬態求解器（Transient Solver）：對多核擴展較好，適用于64核以上。
電磁仿真中的網格剖分：部分過程為串行計算，CPU核數影響較小。

推薦CPU：

4*Intel Xeon Platinum 8490H（32通道，240核，支持AVX-512）
2*AMD EPYC 9684X（24通道，192核，大緩存）

問題規模：

小型模型（波長尺度，網格數 < 100萬）：

并行加速有限，建議 4-8核（優先高主頻CPU）。

中型模型（網格數 100萬-1000萬）：

時域求解器：16-32核；積分方程求解器：24-48核。

超大規模模型（網格數 > 1000萬，如整機平臺EMC仿真）：

分布式內存并行，可擴展至 64-128核（需集群支持）。

硬件限制：

內存帶寬：CST對內存帶寬需求極高（如時域求解器），核數增加需匹配帶寬（八通道DDR5）。
CPU主頻：單核性能影響初始化與迭代速度（主頻 >3.5 GHz更優）。
存儲I/O：臨時文件（如場分布數據）需高速NVMe SSD（PCIe 4.0+）。

· 分場景推薦核數

任務類型	推薦核數	說明
時域天線仿真（FIT）	16-32核	強擴展性，核數與內存帶寬正相關。
頻域濾波器設計（FDFD）	8-16核	并行效率低，優先高主頻CPU。
RCS分析（MoM/MLFMM）	24-64核	分布式內存加速，需八通道DDR5。
參數化掃描/優化	核數=并行參數數	獨立任務，核數上限由許可證決定
多物理場耦合（熱-EM）	12-24核	平衡電磁與熱求解器的并行效率。

2. GPU 加速計算

CST Studio Suite支持GPU加速計算（CUDA），特別是時域求解器（T-Solver）和瞬態求解器（Transient Solver），可以利用NVIDIA GPU進行加速。

最快的GPU選擇：

NVIDIA H100（80GB HBM3）
NVIDIA A100（40GB/80GB HBM2）
NVIDIA RTX 4090（48GB）

通常，GPU加速可以顯著提高計算效率，尤其是在網格規模較大（百萬級以上）的情況下，計算速度相比CPU可以提高10-50倍。

求解器	加速類型	典型應用場景
時域求解器 (Transient Solver)	GPU加速 (CUDA)	瞬態電磁場、寬帶響應、脈沖輻射等
頻域求解器 (Frequency Domain)	有限支持（特定版本）	窄帶高頻問題、諧振結構分析
積分方程求解器 (Integral Equation)	部分支持	電大尺寸輻射/散射問題、天線陣列
多層快速多極子 (MLFMM)	GPU加速	大規模輻射問題、雷達散射截面（RCS）

顯存容量與模型上限

顯存容量	推薦最大網格數 （時域求解器）	典型應用場景
24GB	2.4億	小型天線、微波器件
48GB	4.8億	天線陣列、車載雷達
80GB-160GB	8億–16億	超材料、整機電磁兼容(Full-system EMC)

3. MPI分布式計算(多節點集群)

對于超大規模仿真（如大型天線陣列、雷達散射、射頻組件等），可以使用MPI分布式計算，在多個計算節點上運行。

最快的并行模式：

適用于256核以上，甚至上千核的集群計算（如高性能計算中心）。
計算效率受限于節點間通信帶寬（推薦InfiniBand 200Gb/s+）。
適用于頻域求解器、積分方程求解器等需要大規模矩陣運算的應用。

4. 計算瓶頸與優化建議

核心數并非越多越快，超過64核時，某些求解器的效率提升變慢（受內存帶寬、緩存和I/O影響）。
大內存有助于提高計算效率，推薦512GB-1TB DDR5 ECC RAM，尤其是大規模電磁仿真時。
多GPU可提升計算性能，但CST對多GPU支持有限，建議1-2張高端GPU即可。
**NVMe SSD（PCIe 4.0/5.0）**用于存儲臨時文件，可加快數據讀寫。

5. 最優配置建議

關鍵指標	推薦配置
CPU	2AMD EPYC 9684X（192核）或 4Intel Xeon Platinum 8490H（240核）
GPU	NVIDIA GPU 48G / A100/H100 80GB（單GPU最佳）
內存	512GB-1TB DDR5 ECC
存儲	2TB NVMe SSD（系統）+ 4TB NVMe SSD（仿真數據）
網絡	InfiniBand 100Gb/s（分布式計算用）

2025最新電磁仿真計算工作站硬件配置推薦

No	貨物名稱	型號	網格數	單價	備注
1	UltraLAB A350 156192-MBT	Intel Ultra-285K超頻處理器 (24核，其中8核5.6GHz，16核3.8Ghz) /Quadro T400/RTX 4090D 48GB/192GB DDR5 5600 /2TB NVMESSD系統盤/4TB SATA/塔式(2000w)/27寸2K圖顯	4.8億	69000	高效型
2	UltraLAB GT430P 148256-MCT	XeonW7-3465X超頻處理器(28核4.8Ghz )+大排量水冷/ Quadro T400/RTX 4090D 48G B/256GB DDR5 4800 RDIMM /4TB NVMESSD系統盤/8TB SATA/雙塔式(2000w)/27寸2K圖顯	4.8億	97500	高速型
3	UltraLAB GT430P 146384-PCE	XeonW7-3475X超頻處理器(36核4.6Ghz )+大排量水冷/ Quadro T400/RTX 4090D 48G B /384GB DDR5 4800 RDIMM /4TB NVMESSD系統盤/8TB SATA /雙塔式(2000w) /27寸2K圖顯	4.8億	132000	完美型
4	UltraLAB EA650i 230512-MCT	2顆AMD霄龍7773X處理器(128核3.0Ghz)/RTX 4090D 48GB /512GB DDR5 RDIMM /QuadroT400/4TB SSD系統盤/8TB SATA/塔式(2000w)/27寸2K圖顯	4.8億	99000	多用途型
5	UltraLAB EX660i 227512-MC2T	2顆xeon金牌6530處理器(64核2.7Ghz )/2*RTX4090D 48GB /512GB DDR5 RDIMM /QuadroT400/4TB NVMEssd系統盤/8TB SATA/塔式(2000w)/27寸2K圖顯	9.6億	149990	完美加速型
6	UltraLAB GX660M 227512-MCA	2顆xeon金牌6530處理器(64核2.7Ghz )/A100 40GB +水冷/512GB DDR5 RDIMM /RTX A400 /4TB NVMEssd系統盤/18TB SATA/塔式(2000w)/24寸2K圖顯	4億	149990	多用途型雙精度計算
6A	UltraLAB GT430P 143512-MCA	XeonW7-3495X超頻處理器(56核4.3Ghz )/A100 40GB+水冷 /512GB DDR5 4800 RDIMM /4TB NVMESSD系統盤/8TB SATA/雙塔式(2000w)/27寸2K圖顯	4億	189990	超頻加速型雙精度計算
6B	UltraLAB GA660M 245768-MCA	2顆AMD霄龍9375F處理器(64核4.5Ghz)/A100 40GB+水冷/768GB DDR5 RDIMM /Quadro T400/4TB NVMESSD/16TB SATA/雙塔式(2000w) /27寸4K圖顯	4億	205000	CST時域、有限元法極致性能型
7	UltraLAB GA660M 2301T-MCT	2顆AMD霄龍9684X處理器(96核3.0Ghz)/RTX 4090D 48GB /1.5TB DDR5 RDIMM/RTX A400 /4TB NVMESSD/16TB SATA /雙塔式(2000w) /27寸4K圖顯	4.8億	223000	超大規模多任務全能高速型
8	UltraLAB GX660M 2271T-MD2A	2顆xeon金牌6530處理器(64核2.7Ghz )/2*A100 40GB +水冷/1TB DDR5 RDIMM /RTX A400/8TB NVMEssd系統盤/18TB SATA/雙塔式(2600w)/24寸2K圖顯	8億	259900	超大規模多用途型雙精度計算
9	UltraLAB GA660M 2451T-MD2A	2顆AMD霄龍9475F處理器(96核4.5Ghz)/2*A800 80GB +水冷/1.5TB DDR5 RDIMM /RTX A2000/960GB SSD+8TB NVMESSD /18TB SATA/雙塔式(2600w) /27寸4K圖顯	16億	595000	超大規模多任務全能高速型
