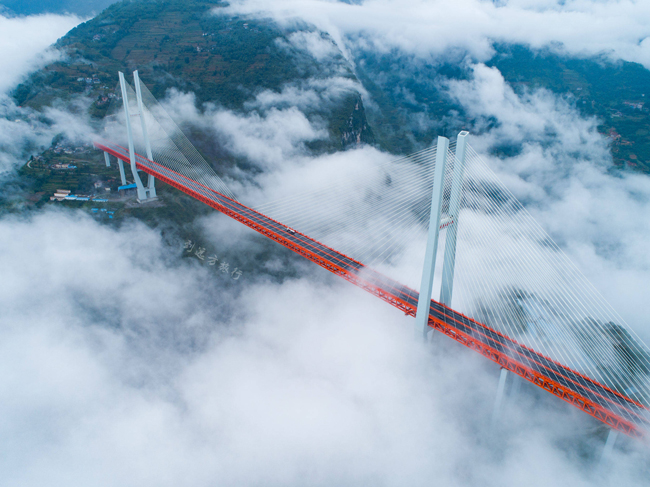

北盤江大橋3D設計建模、仿真計算以及計算設備硬件配置方案分析
北盤江大橋作為世界級高橋，其3D設計模型的復雜性和規模遠超常規橋梁工程。以下是針對其3D設計模型規模、設計內容、軟件工具及硬件需求的詳細分析：
一、3D設計模型規模分析
1.1 模型數據量
- BIM模型（全橋）：
- 幾何精度：毫米級精度建模（如螺栓孔位、預應力筋布置）；
- 數據量：全橋模型（含主梁、索塔、纜索、基礎等）通常占用50GB~200GB（未含施工階段動態數據）；
- 構件數量：超100萬個獨立構件（如鋼桁梁節點、混凝土模板、鋼筋網片）。
- 有限元仿真模型：
- 節點與單元：靜力分析模型約100萬~300萬節點，動力分析（如地震、風振）可能達500萬節點以上；
- 數據量：單個分析任務文件可達 10GB~50GB（含材料屬性、邊界條件等參數）。
模型細分場景
|
模型類型 |
規模特點 |
典型用途 |
|
概念設計模型 |
簡化幾何（<10萬構件），數據量1~5GB |
方案比選、初步成本估算 |
|
施工圖BIM模型 |
精細化構件（含鋼筋、焊縫），數據量50~200GB |
施工指導、碰撞檢測 |
|
多學科聯合模型 |
集成結構、地質、管線，數據量200GB+ |
全生命周期管理（設計-施工-運維） |
1.2 3D設計分析與軟件工具
北盤江大橋的 3D 設計涉及多個方面：
- 橋梁結構設計：主塔、主纜、錨碇、鋼桁梁、橋面系統
- 施工階段建模：索股架設、主纜牽引、橋面拼裝等
- 風洞試驗 CFD 設計：橋梁氣動特性、抗風優化
- 地形與地質建模：周邊環境、地基土層分析
- 施工進度模擬：BIM+施工管理
- 橋梁健康監測系統：物聯網（IoT）+傳感器布置
多學科協同難點
- 數據融合：結構模型（Revit）與地質模型（Civil 3D）坐標系統一；
- 精度匹配：BIM模型毫米級細節與有限元模型米級網格的尺度耦合；
- 動態更新：施工進度模型（Navisworks）與力學仿真（ANSYS）的實時數據交互。
BIM設計平臺軟件
|
軟件 |
核心功能 |
硬件負載側重 |
|
Autodesk Revit |
參數化建模、出圖、工程量統計 |
單核高頻CPU + 大顯存GPU（渲染） |
|
Tekla Structures |
鋼結構節點深化、預制件加工圖生成 |
多核CPU（構件批量處理） |
|
Bentley OpenBridge |
橋梁專業曲線建模、規范檢查 |
中等配置（依賴SSD讀寫速度） |
協同與可視化軟件
- Navisworks：施工進度4D模擬（時間-空間沖突檢測）；
- Enscape/Lumion：實時渲染與虛擬漫游（依賴GPU光追性能）；
- ProjectWise：多專業模型協同與版本管理（網絡帶寬敏感）。
1.3 設計工作站硬件配置要求
硬件與任務匹配
- BIM建模：高主頻CPU（提升Revit響應速度）+ 大顯存GPU（實時渲染）；
- 協同設計：SSD陣列（減少多用戶并發訪問延遲）。
硬件配置推薦
|
No |
計算規模 |
推薦配置 |
|
1 |
小規模設計 （單個構件建模） |
CPU：Intel i9-14900K / AMD Ryzen 7950X GPU：RTX A4000（4K 渲染） 內存：64GB DDR5 存儲：2TB NVMe SSD |
|
2 |
大規模全橋建模（BIM/施工仿真） |
CPU：Intel Xeon W9-3495X / AMD Threadripper Pro 7995WX（多核優化） GPU：RTX 6000 Ada / RTX A6000（BIM 渲染） 內存：128GB - 256GB DDR5 ECC 存儲：8TB NVMe SSD + 50TB HDD 備份 |
|
3 |
CFD/結構仿真（大規模計算） |
CPU：2*AMD EPYC 9654（96 核）或 2*Intel Xeon 8592+ GPU：多張 NVIDIA A100 / H100（流體計算） 內存：512GB - 1TB DDR5 ECC 存儲：NVMe SSD 16TB + 并行存儲 100TB |
極端場景需求
- 全橋風-震耦合分析：需HPC集群（1000+核，InfiniBand網絡）；
- 施工數字孿生：邊緣計算節點（實時傳感器數據與模型同步）。
典型案例參考
以北盤江第一橋（杭瑞高速）為例：
- BIM模型規模：全橋Revit模型約82萬構件，占用68GB（含LOD 400細節）；
- 硬件配置：設計階段使用機型UltraLAB A330或UltraLAB GA330P
（Intel 8核5.6GHz+64GB+RTX6000Ada）
- 軟件協作：Revit(主模型)→ANSYS(力學分析)→Navisworks(施工模擬)。
未來技術趨勢
- 云-邊協同：輕量化BIM模型在本地編輯，重型仿真任務提交云端超算；
- AI輔助設計：GAN生成結構拓撲方案，強化學習優化施工工序；
- 實時渲染：Unreal Engine 5 Nanite技術實現十億級多邊形實時交互。
二 仿真分析
2.1、設計與仿真的核心內容
- 結構設計與優化
- 主梁與索塔設計：針對大跨度懸索橋或斜拉橋，需優化主梁截面（如鋼桁梁、箱梁）、索塔幾何形狀及材料分布。
- 抗風穩定性：分析橋體在強風下的顫振、渦激振動等氣動響應，確保臨界風速高于設計值。
- 抗震性能：考慮地質斷層活動，模擬地震波作用下橋梁的動態響應及減隔震設計。
- 地質與基礎設計：山區復雜地形下的橋墩基礎仿真，分析巖土-結構相互作用（如樁基承載力、沉降）。
- 施工過程仿真
- 分段施工模擬：主梁懸臂拼裝、纜索張拉等施工階段的力學行為分析。
- 臨時結構安全性：施工支架、掛籃等臨時結構的強度與穩定性驗證。
- 材料與耐久性
- 高強鋼材與混凝土性能：材料非線性行為（如徐變、收縮）對長期變形的影響。
- 環境耦合分析：溫度梯度、濕度變化對結構應力分布的動態影響。
2.2、模型規模分析
- 有限元模型（FEM）復雜度
- 節點與單元數量：全橋三維模型通常包含 100萬~500萬個節點，單元類型涵蓋梁單元（模擬主梁、索塔）、殼單元（橋面板）、實體單元（基礎結構）及纜索單元（懸索或斜拉索）。
- 非線性問題：需考慮材料非線性（鋼材塑性、混凝土開裂）、幾何非線性（大變形）、接觸非線性（支座摩擦）等。
- 仿真計算規模
- 計算自由度（DOF）：動態分析中自由度可達 數百萬量級，需高性能計算（HPC）支持。
- 典型算例資源需求：
- 靜力分析：單節點計算，耗時數小時至數天；
- 動力分析（如地震、風振）：需并行計算集群（數百CPU核心），耗時數天至數周。
2.3、核心算法
|
No |
算法類別 |
主要算法 |
|
1 |
結構力學算法
|
有限元法（FEM）：靜力、模態、瞬態動力學分析； 多體動力學（MBD）：施工過程中機械系統的動態耦合； 隨機振動理論：地震波、風荷載的隨機性建模。 |
|
2 |
流體力學算法
|
計算流體動力學（CFD）：橋梁繞流場模擬，采用RANS方程或大渦模擬（LES）； 氣動彈性耦合：流固耦合（FSI）算法分析風致振動 |
|
3 |
優化算法
|
拓撲優化：結構輕量化設計； 參數優化：基于遺傳算法（GA）或粒子群優化（PSO）調整設計參數。 |
2.4、主要軟件工具
|
No |
專業分類 |
軟件工具 |
|
1 |
通用結構仿真
|
ANSYS：用于靜力、動力、非線性分析及流固耦合； ABAQUS：處理復雜非線性問題（如混凝土損傷、接觸分析）； MIDAS Civil：橋梁專業設計軟件，集成施工階段模擬。 |
|
2 |
抗風與氣動分析 |
Fluent/CFX：CFD風場模擬； MATLAB/Simulink：風振控制系統設計與信號處理 |
|
3 |
地質與基礎分析
|
PLAXIS：巖土力學與樁基相互作用仿真； GeoStudio：邊坡穩定性分析。 |
|
4 |
施工過程管理
|
BIM軟件（如Revit、Tekla）：三維建模與施工流程協同； LS-DYNA：極端荷載下結構失效模擬(如落石沖擊) |
典型案例參考
以北盤江第一橋（杭瑞高速北盤江大橋）為例：
- 模型規模：主跨720米懸索橋，全橋有限元模型約300萬節點，施工階段劃分超50個工況；
- 抗風仿真：采用CFD結合風洞試驗，驗證顫振臨界風速超過70m/s；
- 抗震設計：基于反應譜法與時程分析，確保橋墩在8度地震烈度下安全。
技術挑戰與趨勢
- 挑戰：山區復雜環境下的多物理場耦合、施工過程的高精度實時仿真。
趨勢：AI輔助優化（如深度學習預測結構響應）、數字孿生（全生命周期健康監測）、量子計算加速大規模仿真。
2.5、核心硬件配置建議
|
No |
關鍵指標 |
需求分析 |
推薦配置 |
|
1 |
CPU（中央處理器） |
? 結構仿真（FEA）和地質分析依賴多核并行計算（如ANSYS Mechanical、PLAXIS）； ? CFD和顯式動力學（如LS-DYNA）需要高主頻與高核心數兼顧。 |
高端配置：雙路Intel Xeon Platinum 8480C（56核/顆，共112核）或AMD EPYC 9654（96核/顆，共192核），適用于大規模并行計算； 性價比配置：單路AMD EPYC 7773X（64核，3.5GHz）或Intel Xeon W9-3495X（56核），適合中小規模仿真。 |
|
2 |
內存（RAM） |
? 全橋有限元模型（500萬節點）需內存≥1TB； ? CFD瞬態模擬（千萬級網格）需≥512GB； ? 施工過程仿真（BIM+力學耦合）需≥256GB。 |
DDR5 ECC內存，8通道以上配置（如16×64GB DDR5-4800），確保帶寬≥300GB/s； 擴展性：支持≥2TB內存插槽的主板。 |
|
3 |
GPU（圖形處理器/加速卡） |
? CFD求解器（如Fluent GPU加速）、實時渲染（BIM可視化）依賴GPU； ? 顯式動力學（如LS-DYNA）部分支持GPU加速。 |
科學計算：NVIDIA A100/H100（80GB顯存，支持雙精度浮點）； 性價比方案：NVIDIA RTX 6000 Ada（48GB顯存）或4×RTX 4090（需破解驅動）； 可視化：NVIDIA RTX A6000 |
|
4 |
存儲（硬盤） |
模型文件（單任務）可達數百GB，需高速讀寫； 瞬態分析（如地震時程）產生TB級臨時數據。
|
主存儲：2×PCIe 5.0 NVMe SSD（如Solidigm P5530 8TB，順序讀14GB/s）； 二級存儲：RAID 10陣列（4×20TB SAS HDD，1GB/s吞吐）； 網絡存儲：并行文件系統（如Lustre）用于集群共享。 |
|
5 |
網絡與集群 |
o 分布式計算（如CFD多節點求解）需低延遲網絡； o 數據同步（BIM協作）依賴高帶寬。
|
o 單節點：10GbE或25GbE網卡； o 集群：InfiniBand HDR 200G（延遲<1μs）或Slingshot 11互聯。
|
2.6、典型配置方案
|
No |
設備種類 |
適用場景 |
配置推薦 |
|
1 |
高端計算集群 預算：200萬+ |
全橋多物理場耦合仿真、超大規模CFD |
計算節點：4×AMD EPYC 9654（384核/節點）+ 8×NVIDIA H100； 內存：2TB DDR5 per節點； 存儲：200TB NVMe全閃存陣列 + 1PB Ceph分布式存儲； 網絡：InfiniBand HDR 200G。 |
|
2 |
高性能工作站 預算：50萬~100萬 |
局部結構優化、施工階段模擬 |
CPU：1×Intel Xeon W9-3495X（56核）； GPU：2×NVIDIA RTX 6000 Ada； 內存：1TB DDR5-4800 ECC； 存儲：2×8TB NVMe SSD + 4×20TB HDD RAID 10。 |
|
3 |
便攜式設計終端（預算：10萬~20萬） |
初步設計、BIM建模與輕量化仿真。 |
CPU：Intel i9-14900K（24核）； GPU：NVIDIA RTX A4000； 內存：128GB DDR5； 存儲：2×4TB NVMe SSD。 |
2.7、計算任務分類與硬件優先級
|
仿真類型 |
關鍵硬件需求 |
典型軟件 |
|
結構靜力/動力分析 |
多核CPU、大內存、高速存儲 |
ANSYS, ABAQUS, MIDAS Civil |
|
CFD氣動分析 |
高并行CPU/GPU加速、高內存帶寬 |
Fluent, CFX, OpenFOAM |
|
非線性瞬態分析 |
多核CPU、大內存、高存儲IOPS |
LS-DYNA, ABAQUS Explicit |
|
施工過程模擬 |
中等多核CPU、大內存、可視化GPU |
Tekla, Revit, MIDAS |
|
地質力學分析 |
多核CPU、高內存容量 |
PLAXIS, GeoStudio |
軟件與硬件的協同優化
- ANSYS：優先選擇Intel CPU（AVX-512指令集優化）+ NVIDIA GPU；
- ABAQUS：建議配置多核EPYC CPU + 大內存；
- OpenFOAM：AMD EPYC集群 + InfiniBand網絡效率更高；
- Revit/BIM：依賴單核性能，高主頻CPU（如i9-13900K）更優。
更快更強---超大規模三維CAD設計工作站配置精選24v2
http://www.jwwsc.com/article/87/2501.html
2025v1工程仿真計算工作站/服務器硬件配置
http://www.jwwsc.com/article/a2/2923.html
2025年最新fluent流體仿真算法特點、求解器分析及工作站硬件配置推薦
http://www.jwwsc.com/news/html/?2944.html
總結：硬件選型策略
- 優先保障：內存容量（防求解中斷） + 存儲帶寬（減少IO瓶頸）；
- 按需擴展：初期選擇可擴展機箱（支持未來升級多GPU/CPU）；
- 軟硬協同：根據主力軟件優化配置（如ANSYS偏Intel，OpenFOAM偏AMD）。
實際項目中，建議采用分階段硬件投入：設計階段側重BIM工作站，施工仿真階段擴展計算集群，運維期部署邊緣計算節點。
