大型3D設計軟件CATIA-算法分析與圖形工作站硬件配置

時間：2025-04-17 23:55:22 來源：UltraLAB圖形工作站方案網站 人氣：492 作者：管理員

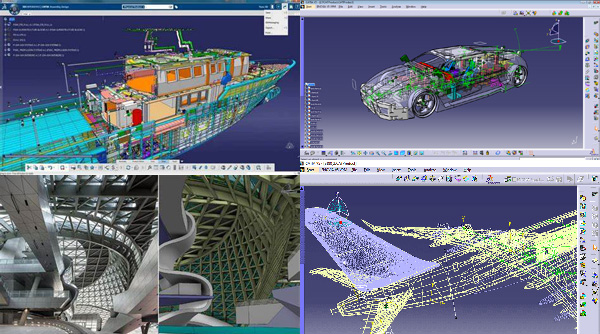

CATIA（由達索系統Dassault Systèmes開發）是一款高端三維建模與產品生命周期管理（PLM）軟件，主要用于在航空航天、汽車、工業設備等復雜產品的設計與仿真。它本身并不是一個“數值計算型仿真平臺”如ANSYS，而是一個CAD/CAE/CAM一體化平臺。

CATIA的模塊包括零件設計、曲面建模、裝配設計、運動仿真、結構分析（如Generative Structural Analysis）、CFD（如流體仿真）等。每個模塊可能使用不同的算法。例如，幾何建模可能涉及NURBS、參數化建模，結構分析可能用有限元法（FEM），CFD可能用有限體積法（FVM），運動仿真可能用多體動力學算法。

每個模塊的CPU核數優化。CAD軟件通常對單核性能要求較高，因?yàn)槟承┎僮魅鐜缀斡?jì)算是單線程的。但像仿真模塊（FEM、CFD）可能會支持多核并行計算。例如，結構分析求解器可能支持多核，但核數優化可能有限，比如推薦8-16核。運動仿真可能并行度低，而渲染或生成代碼可能用更多核。

關于GPU，CAD軟件利用GPU進行圖形渲染和實時可視化，如OpenGL或DirectX。

內存容量方面，復雜裝配體需要大內存，尤其是處理大型模型時，如數萬個零件可能需要32GB以上。仿真模塊如FEM求解器對內存需求高，取決于網格規模，百萬網格可能需要數十GB。

硬盤方面，大模型文件需要高速SSD，IO要求高，尤其是在加載和保存時

CATIA 主要模塊與核心算法

模塊	功能	使用的核心算法	GPU 加速支持	并行支持
Part Design / Assembly Design	零部件建模、裝配	參數化建模，布爾運算，特征建模	圖形渲染支持 GPU	單線程為主，部分后臺計算多線程
Generative Shape Design (GSD)	曲面建模	曲面擬合、Bezier/NURBS、B-Rep 拓?fù)渌惴?/span>	顯示渲染 GPU	非并行，復雜模型構建時間主要受單核性能影響
Kinematics / DMU Kinematics	裝配運動仿真	幾何約束求解、運動鏈解析	不支持	單線程為主
CATIA Analysis（原 GPS / GAS）	結構有限元分析	FEM，線性靜力/熱分析	不支持	支持多核 4~16核較優
Imagine & Shape / FreeStyle	快速曲面建模	Sub-D、NURBS、自由曲面算法	支持	顯卡越強，響應越快
Generative Design / 3DEXPERIENCE Platform	拓?fù)鋬?yōu)化、基于 AI 的建模輔助	拓?fù)鋬?yōu)化（基于 Abaqus）、增材制造仿真	部分云端GPU	云并行（SaaS部署）
CATIA Machining (CAM)	數控編程、刀具路徑	路徑規劃、刀具碰撞檢測、偏移曲面	支持	局部并行，如自動刀路計算
Generative Design / 3DEXPERIENCE Platform	拓?fù)鋬?yōu)化、基于 AI 的建模輔助	拓?fù)鋬?yōu)化（基于 Abaqus）、增材制造仿真	部分云端 GPU	云并行（SaaS部署）
CATIA Machining (CAM)	數控編程、刀具路徑	路徑規劃、刀具碰撞檢測、偏移曲面	支持	局部并行，如自動刀路計算

多核CPU與GPU性能建議

CATIA是以“交互建模”和“輕量仿真”為主的集成平臺，其CPU/GPU的瓶頸分布如下：

1. CPU并行性分析

功能	并行性	最佳 CPU 核心數建議
CAD建模/裝配	低（主要是單核性能）	高主頻4~8核如Intel i7/i9，AMD Ryzen
FEM 分析（Analysis模塊）	中等并行（FEM求解）	8~16 核最優 (太多收益遞減)
拓?fù)鋬?yōu)化/3DExp平臺	高并行（依賴云端）	本地計算時16~32核

多數交互操作，如建模、裝配、曲面設計、草圖編輯是串行的，因此CPU主頻高比多核更重要。

2. GPU加速建議

CATIA 的GPU用于圖形渲染加速（OpenGL），而非物理計算。建議使用專業顯卡：

推薦 GPU：

NVIDIA RTX A2000/A4000/A6000/4000Ada/5000Ada/6000Ada

用途：

快速渲染、模型旋轉/縮放不卡頓
自由曲面編輯、復雜裝配可視化流暢

3.內存與硬盤/IO需求

類型	建議配置	說明
內存	≥32GB（中小型項目） ≥64GB（大型裝配）	裝配體、自由曲面建模越多，占用越高；拓?fù)鋬?yōu)化更大
硬盤	SSD ≥1TB （推薦 NVMe）	建模歷史、緩存多，推薦快速讀取加快文件加載
I/O 性能	中等	建模期間主要為緩存讀寫，渲染期間較少 I/O
顯存(GPU)	≥8GB（專業項目）	多視口、高清紋理、大裝配依賴顯存

總結配置建議

項目	配置建議
CPU	高主頻（≥4.0GHz），6~16 核，如 i9-13900K、Ryzen 9 7950X
GPU	NVIDIA RTX A4000/A6000，或 GeForce RTX 4080/4090
內存	≥64 GB（推薦 ECC 支持）
硬盤	NVMe SSD ≥1TB，另配機械盤用于項目歸檔
顯示器	≥2K 分辨率，色彩還原度高的設計類面板
